I elektronisk kredsløbsdesign er udvælgelsen af keramiske kondensatorer afgørende, fordi deres forskellige typer og egenskaber direkte vil påvirke kredsløbets samlede ydelse.Modstandsspændingsværdien af keramiske kondensatorer er normalt præget af en kombination af tal og bogstaver, hvor tallene repræsenterer kraften på 10 og bogstaverne repræsenterer den specifikke værdi i volt (V).I strømkredsløb har kredsløb med forskellige funktioner såsom filtrering, kobling, omgåelse og frekvensafdeling forskellige krav til keramiske kondensatorer.Derfor er den korrekte selektion og anvendelse af disse kondensatorer afgørende for at optimere ydelsen af elektroniske produkter.

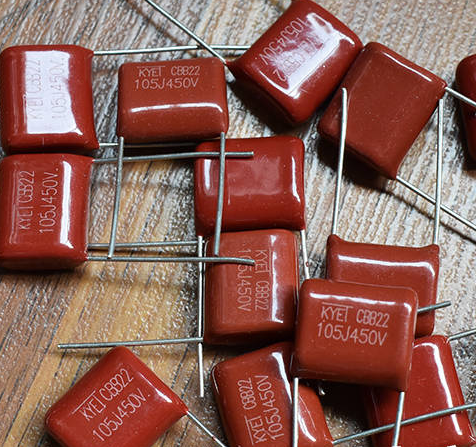

I koblingskredsløb har koblingskondensatorer normalt kapaciteter, der spænder fra 0,1μF til 1μF.For at opnå bedre lydkvalitet vælges kondensatorer med mindre tab såsom glimmer, akryl og keramik normalt.I forforstærkere, lydcontrollere, crossovers og andre kredsløb er den anvendte kapacitans normalt mellem 100PF og 0,1μF.Især ved højttalerfrekvens crossover LC -netværk anvendes kondensatorer med større kapaciteter generelt, der spænder fra 1 μF til titusinder af μF.CBB-kondensatorer bruges ofte i high-end crossovers.Når kapacitansen er lille, foretrækkes glimmer- og styren-kondensatorer, mens metalliserede plastfilm eller ikke-polære elektrolytiske kondensatorer skal bruges til store kapacitetskondensatorer i LC-netværk.Hvis du vælger uorganiske elektrolytiske kondensatorer og bruger ikke-ætsende kondensatorer, kan du få bedre lydkvalitet.
Med hensyn til filterkredsløb, især filterkondensatorer i effektforstærkere, anvendes elektrolytiske kondensatorer normalt på grund af den krævede store kapacitet.For eksempel skal værdien af den filterkondensator, der bruges i effektforstærkeren, være over 10000μF, mens en kapacitet på 1000μF, når den bruges i forforstærkeren, kan imødekomme behovene.Det skal bemærkes, at når strømfilterkredsløbet direkte leverer forstærkeren til drift, jo større kapacitet, jo bedre er lydkvaliteten.Imidlertid kan stor kapacitans medføre, at impedansen stiger fra 10 kHz.For at undertrykke stigningen i denne højfrekvente impedans kan flere mindre kondensatorer forbindes parallelt med at danne en stor kondensator, og nogle filmkondensatorer kan forbindes parallelt ved siden af.
Alt i alt skal udvælgelsen af keramiske kondensatorer ikke kun overveje deres modstandspændingsmarkeringer, men også korrekt vælge forskellige typer keramiske kondensatorer baseret på de specifikke applikationer og funktionelle krav i kredsløbet for at sikre udførelsen af, men også vælge forskellige typer af keramiske kondensatorer baseret på de specifikke applikationer og funktionelle krav i kredsløbhele det elektroniske produkt.og virkning.
